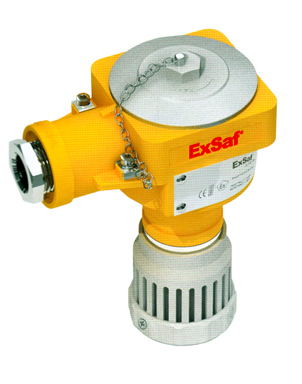

------------特安點型可燃?xì)怏w探測器ESD100 |
|
|
| |
| |
|
|
| |
■檢測原理:催化燃燒式/電化學式
■檢測氣體:可燃?xì)怏w、H2(ppm)、CO、H2S、
O2（VOL）、NH3（ppm）、CL2、
NO、SO2
■測量范圍:0-100%LEL可燃?xì)怏w
0-10000ppm可調
0-25%V/V可調
■測量精度:±5%FS
■輸 出:4-20mA
■電 源:12-30Vdc,3線
■功 率:200mA(可燃?xì)怏w)
300mA(毒氣和氧氣)
■防護等級:IP65
■濕度范圍:10-95%RH(無凝露)++
■溫度范圍:-40℃-+70℃
■壓力范圍:90-110KPA
■認 證:UL Class I,Div 1,Groups B,C,D
CNEX 04.1225 ExdllCT6
|
|
| |
|
|
|
| |
| 點型探測器ESD100特點 |
|
| |
|
產品特點
測量精度高
傳感器采用進口氣體敏感元件，具有精度高,線性好等特。
多種線制連接
ESD100(三線制)氣體變送器是工業用可燃/有毒氣體安全檢測儀器。
多種信號輸出
可輸出4-20mA標準電流信號，便與DCS、PLC等工業自動化系統連接。
隔爆型防爆
可用于工廠條件的1、2區危險場所。
安裝方便
專業設計的安裝支架，儀器現場安裝方便、快捷。
維修方便
傳感器探頭結構采用外部插拔式，若現場更換探頭，只需
旋開防護罩，即可進行更換；內部機芯設計采用組件形式，
組件之間采用插接式聯接，現場維修只需要更換組件即可完
成。
|
|
| |
|
| |
| |
先將安裝支架固定在安裝立柱上（如安裝點沒有合適的立柱，
可選用直徑20mm-80mm的鐵管作為安裝立柱固定在安裝點），
擰下變送器上的防護罩，將變送器裝入安裝支架，使安裝支架
與變送器固緊，然后裝上防護罩。
注：a.安裝時。傳感器指向下方（防護罩里面組件為傳感器部
分）；
b.如安裝立柱為水平放置可以通過改變固定座方向使得傳
感器始終指向下方。

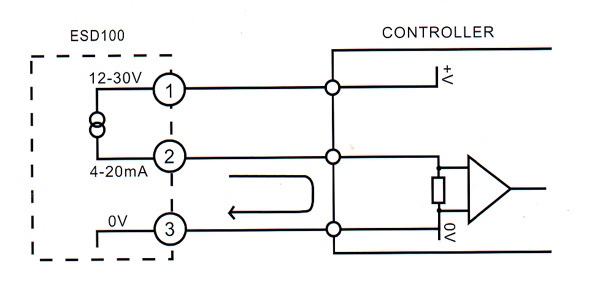

連接電纜線
a.取下面殼（擰下面殼上四顆螺釘）；
b.將電纜線引入殼體，根據接線要求將其接入端子，然后
用扳手?jǐn)Q緊電纜壓緊元件；
c.合上面殼，并用四顆M4×12螺釘固緊（注意面殼上面O型
橡膠密封圈應無破損，以保證面殼與底殼之間密封可靠）
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
| 基本規格 |
所測氣體 |
常備量程 |
檢測方式 |
接線方式 |
| ESD100 |
可燃?xì)怏w |
100%LEL |
催化燃燒式 |
三線制 |
| ESD100 |
一氧化氮 |
200/500ppm |
電化學式 |
三線制 |
| ESD100 |
一氧化碳 |
200ppm |
電化學式 |
三線制 |
| ESD100 |
二氧化硫 |
50ppm |
電化學式 |
三線制 |
| ESD100 |
硫化氫 |
50ppm |
電化學式 |
三線制 |
| ESD100 |
氨氣 |
200ppm |
電化學式 |
三線制 |
| ESD100 |
氫氣 |
50000ppm |
電化學式 |
三線制 |
| ESD100 |
氧氣 |
25%VOL |
電化學式 |
三線制 |
| ESD100 |
氯氣 |
10ppm |
電化學式 |
三線制 |
|
